【系統功能架構】

針對實際運作層面之需求，將「寬頻管道營運管理系統」分為五個子系統建置，以提供各方面之資訊服務：

• ● 寬頻管道圖資管理子系統。
• ● 營運維護管理子系統。
• ● 網路便民服務查詢子系統。
• ● 系統管理子系統。
• ● 巡查管理子系統。

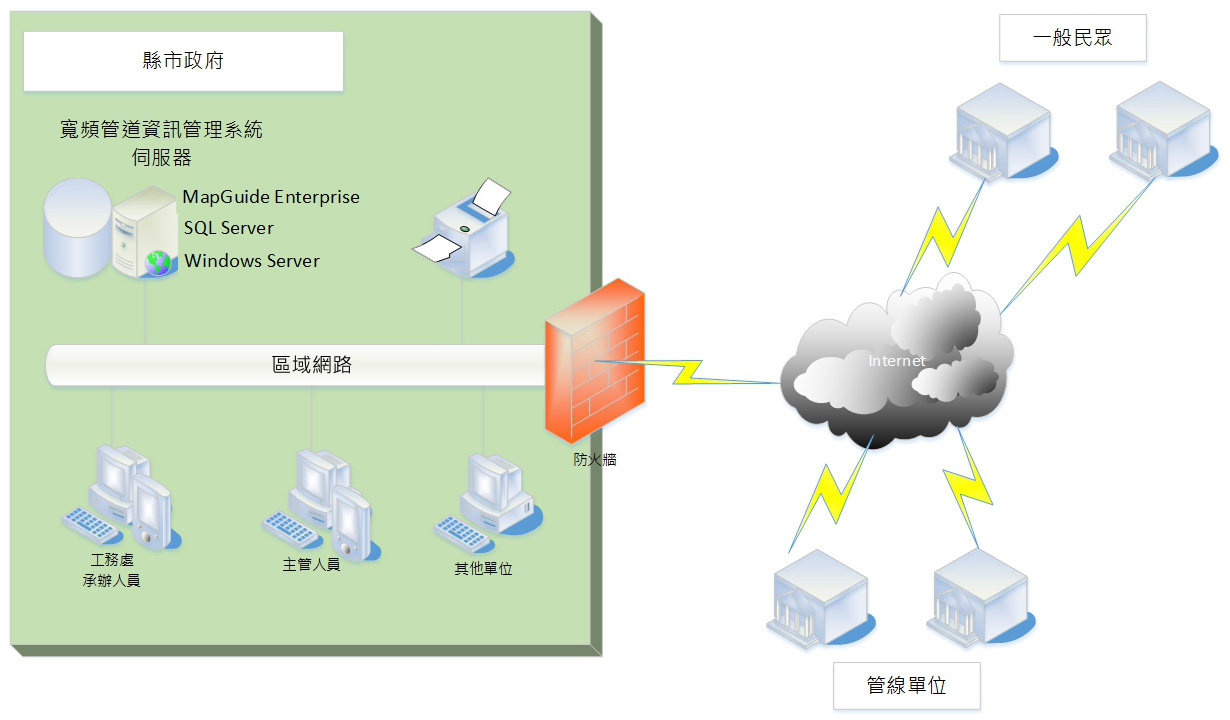

一、網路架構

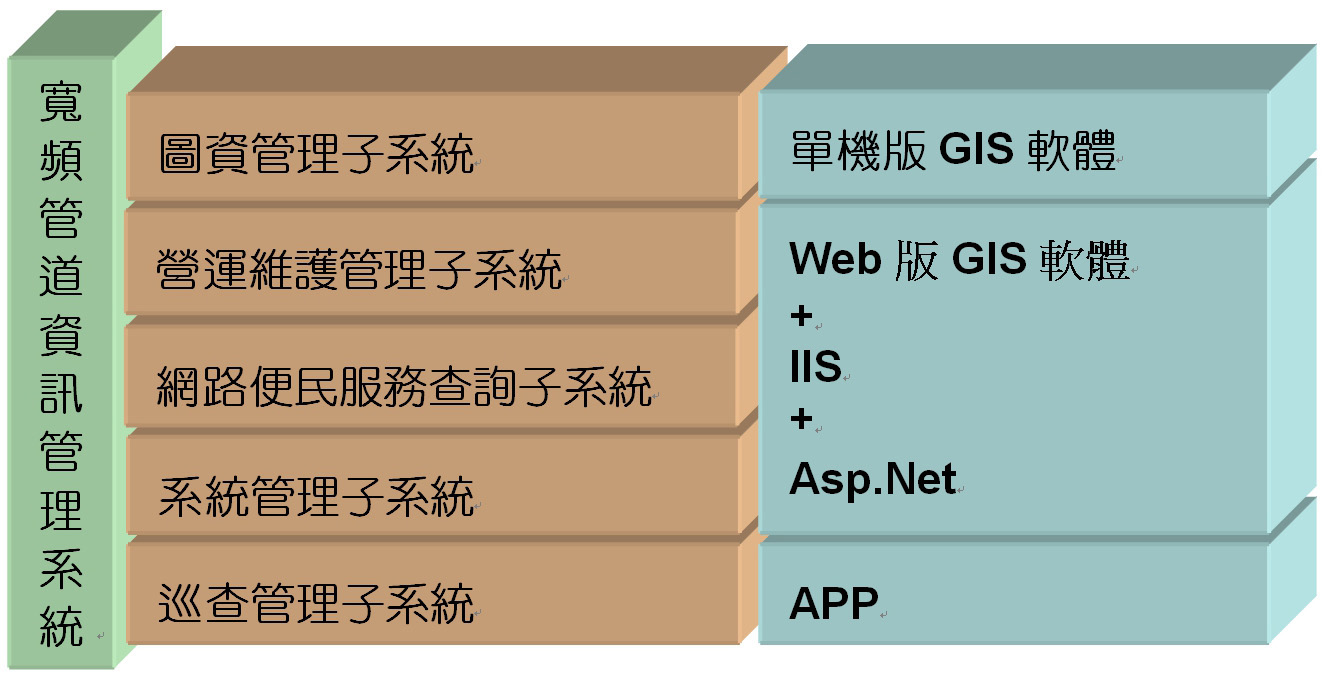

二、軟體架構

• (一)、「圖資管理子系統」：乃採用主從式的架構開發，以單機版之GIS軟體，搭配VB.Net軟體進行客製化開發。
• (二)、「巡查管理子系統」：為手機作業系統（APP），建構行動裝置之GIS系統。
• (三)、其他系統：宜採用三層式系統架構以Web版之GIS軟體，搭配ASP.Net進行網際網路GIS系統開發。

三、功能說明

(一)、寬頻管道圖資管理子系統。

模組名稱	功能說明
圖檔轉換功能	提供營建署規範之圖檔格式（ESRI ShapeFile）匯入/匯出功能。
查詢定位功能	提供相關圖形定位功能，方便使用者迅速瀏覽至目標位置。包含交叉路口、門牌地址、重要地標、管道設施編號及行政區等定位方式。
屬性查詢功能	可由圖上點選各管道設施，以查詢相關屬性資料。
圖資編修功能	主要提供方便簡單之圖形編修工具，讓使用者能輕鬆編輯相關管道設施之圖形及屬性。

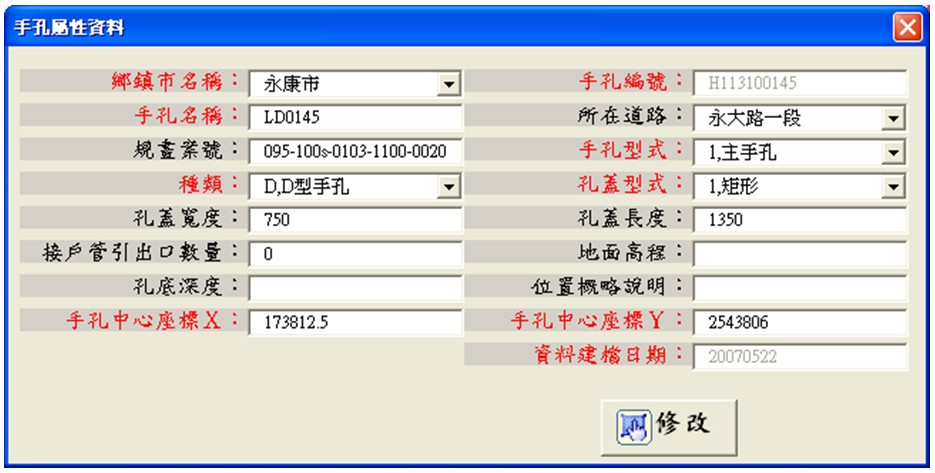

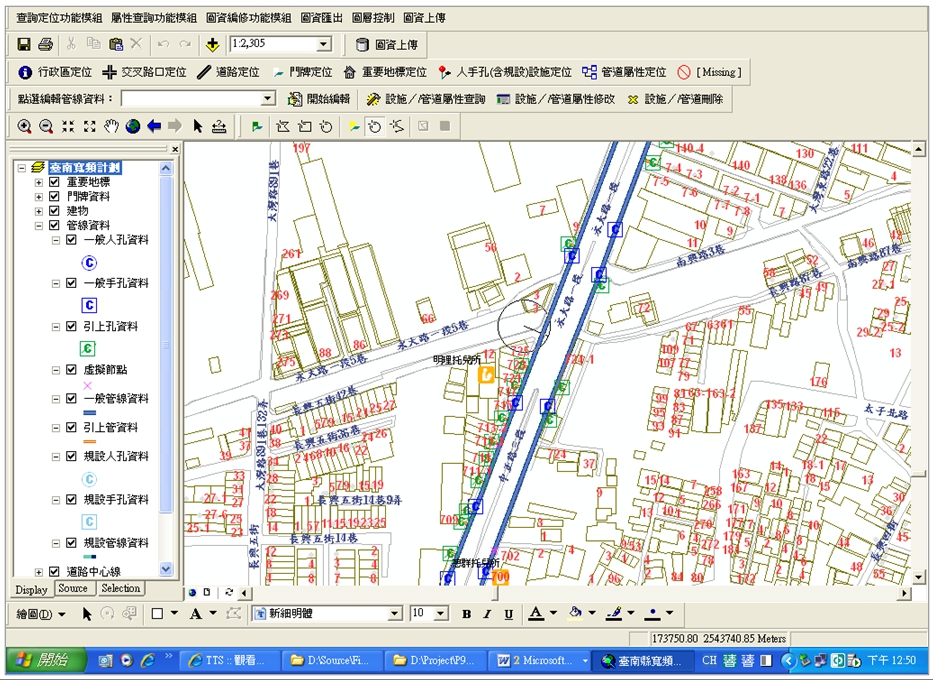

圖形資料查詢 屬性資料建置

(二)、營運維護管理子系統。

模組名稱	功能說明
佈設申辦作業	當使用業者需要佈設或維修纜線時，可透過本模組向寬頻管道管理維護單位進行手孔啟閉申請及完工申報，並可查詢相關佈設案件資料及審核進度。
管道資料查詢	本功能模組可提供相關管道資訊，包含管道租用資訊及違規使用記錄查詢
佈設申辦管理	當使用業者進行纜線佈設或維護申請時，主管單位可透過本模組進行案件之承辦。包含：收件、審核、計價等流程。
管道設施管理	本功能模組提供相關管道設施資料之管理功能，包含管道租用資訊、管道纜線配置及各設施（人孔、手孔、引上管）
巡勘作業管理	本功能模組提供巡勘資料登錄、民眾報修資料登錄及違規案件之管理。
資料統計查詢	本功能模組可提供相關管道資訊之統計功能，並可列印或匯出制式報表，包含佈設案件資料、管道租用資料及違規等統計資料。
地理資訊查詢	本功能模組主要透過網頁上之圖形化介面（Web GIS）提供相關寬頻管道之地理資訊。

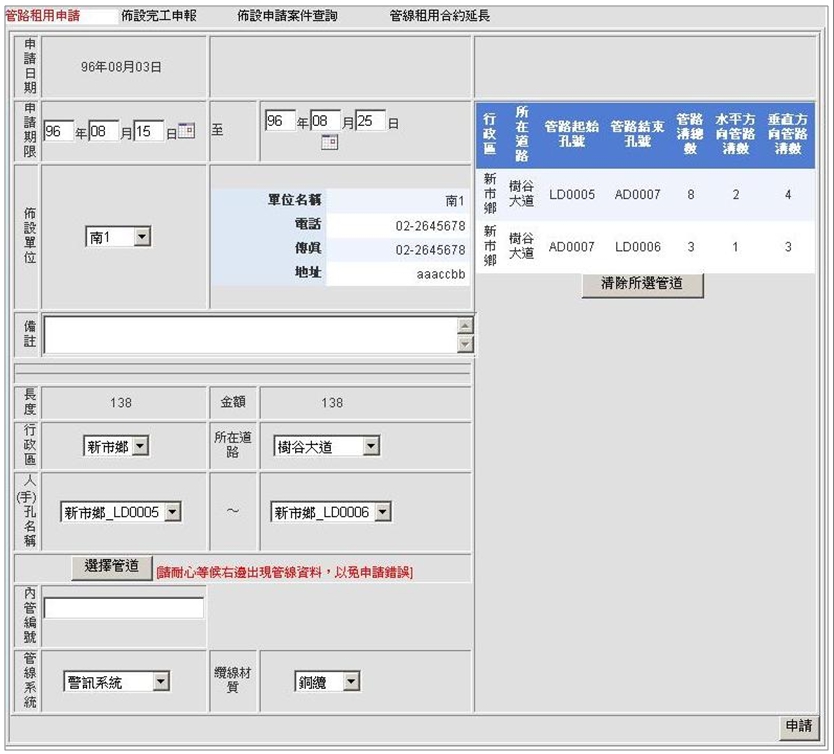

管路租用申請表單

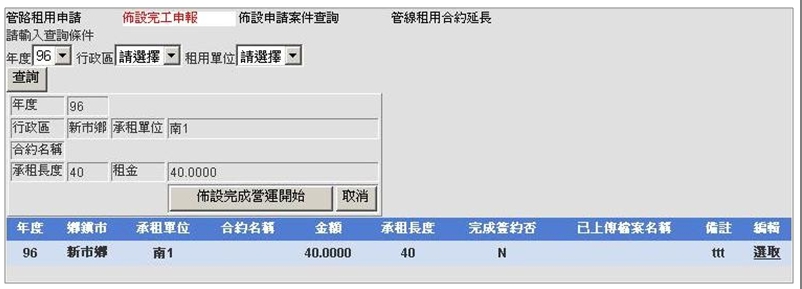

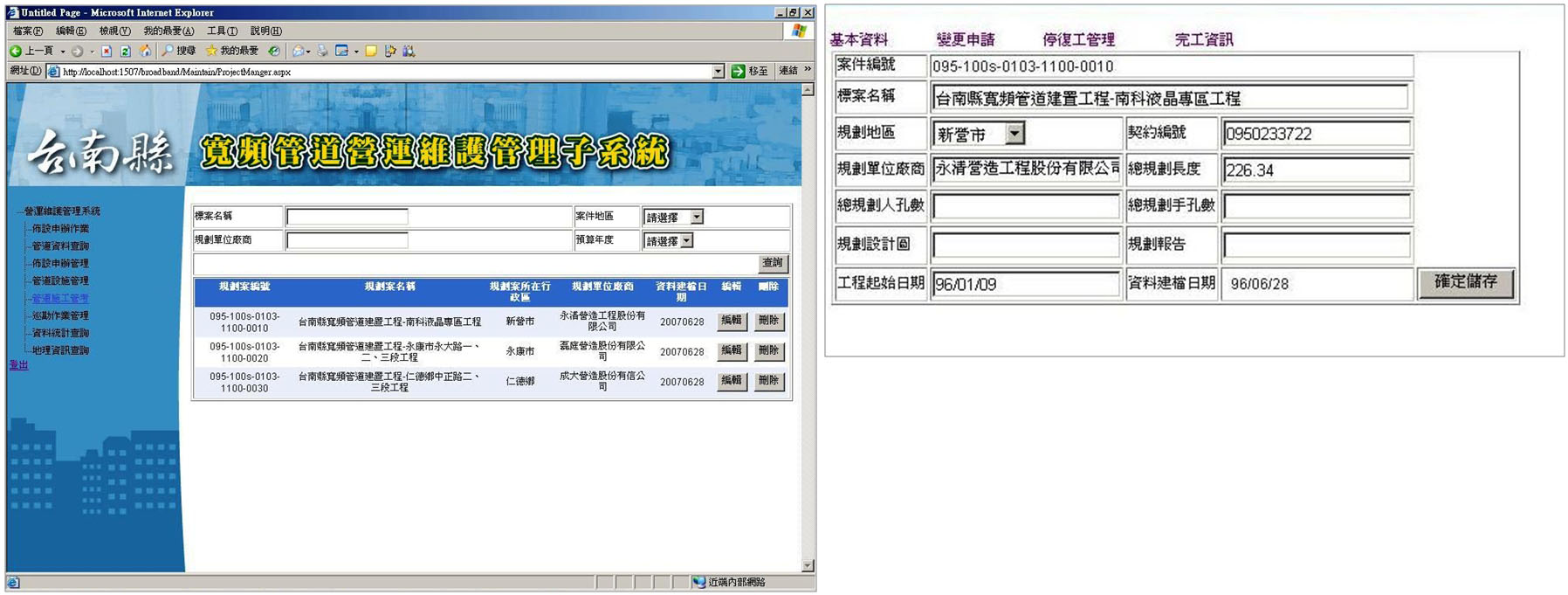

佈設完工申報 佈設完工申報確定

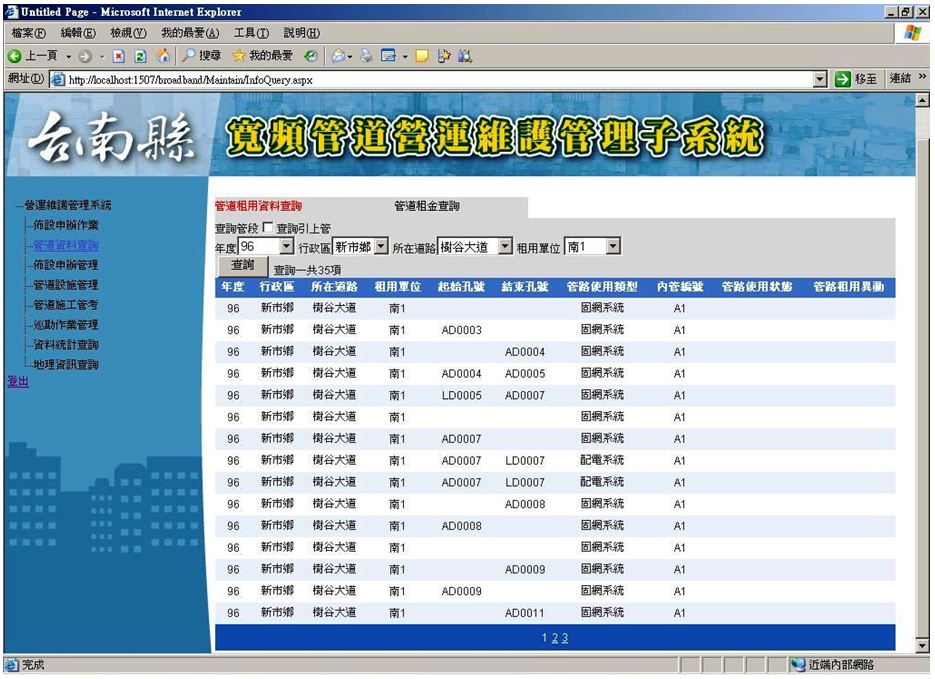

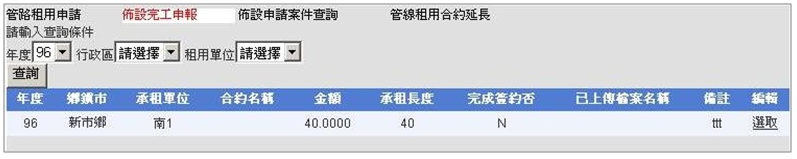

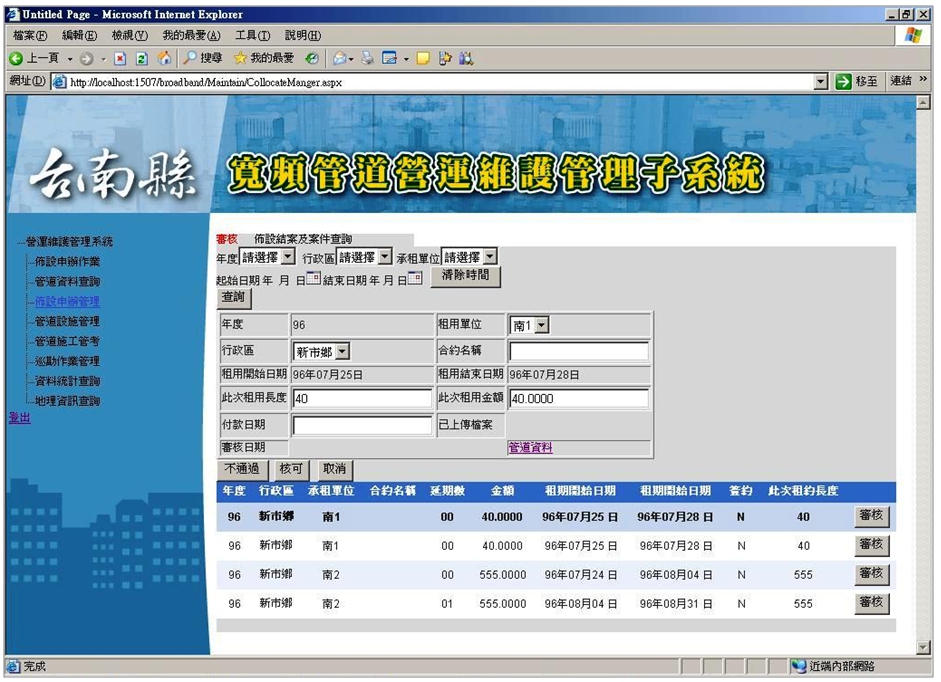

管道租用資料查詢 審核介面 施工管考介面

(三)、網路便民服務查詢子系統。。

模組名稱	功能說明
查詢定位功能	提供相關圖形定位功能，方便使用者迅速瀏覽至目標位置。包含交叉路口、門牌地址、重要地標等定位方式。
地圖瀏覽功能	提供相關圖形操作功能，包含放大、縮小、平移、圖層自動開關、距離量測、列印等。
施工資訊查詢	提供相關寬頻管道施工資訊。
寬頻管道引上接戶狀況查詢	提供民了解寬頻管道引上接戶之狀況
民眾意見反應	提供民眾一意見反應窗口
政策宣導網頁	提供民眾瞭解寬頻管道現階段政府推動政策

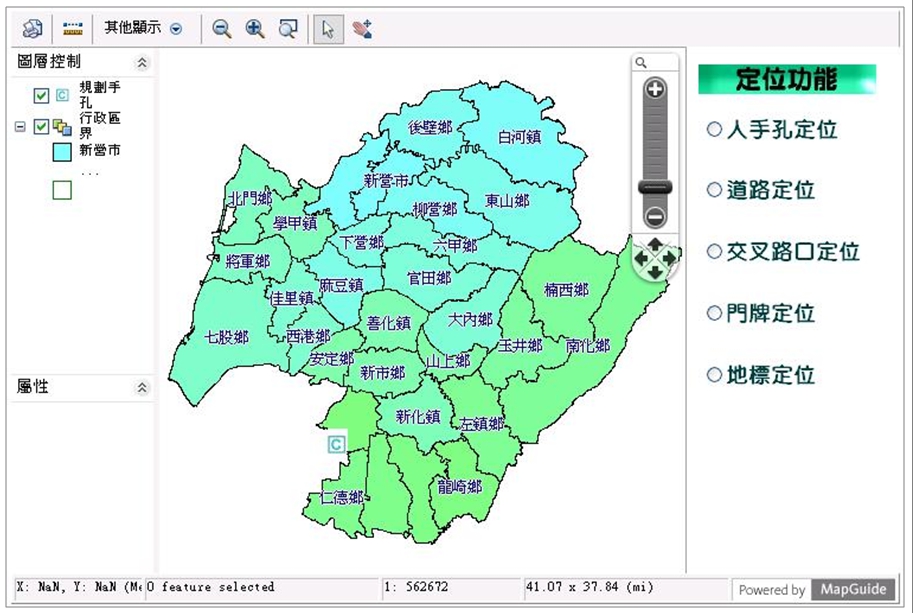

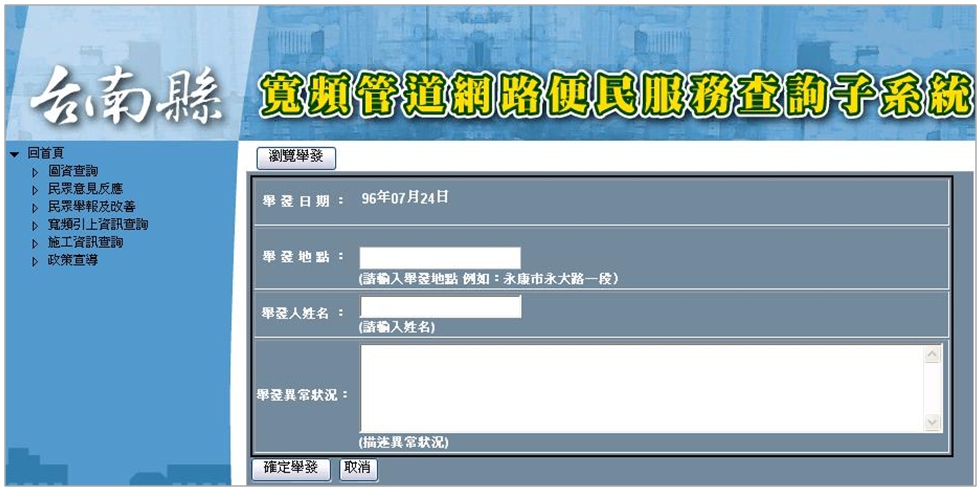

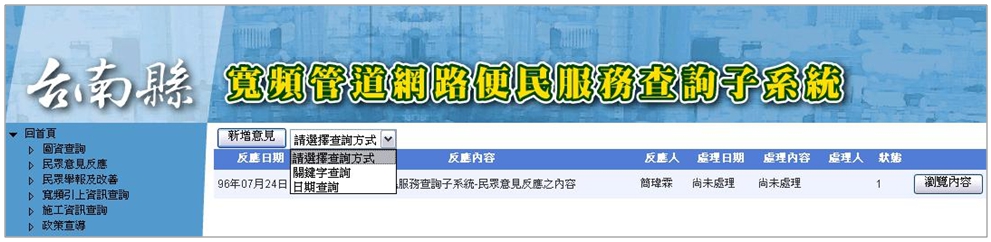

圖資查詢介面 民眾意見反應功能表單 民眾舉報表單

(四)、系統管理子系統。

模組名稱	功能說明
使用帳號管理	提供各系統使用者帳號及相關資料之管理功能。
使用權限管理	提供各系統使用者權限之設定功能。
使用記錄管理	提供各系統使用紀錄之查詢及統計功能。
基本資料管理	提供系統之基本資料及參數編碼之管理功能。
民眾意見管理	提供一般民眾反映意見之管理功能。

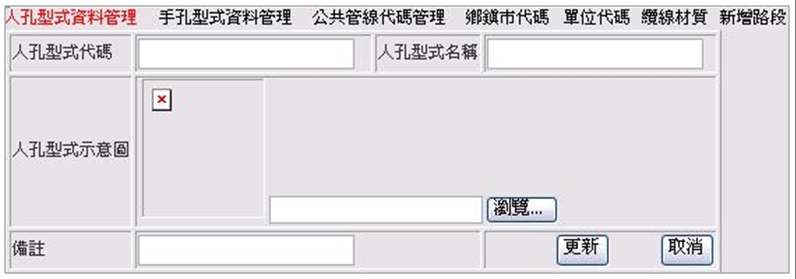

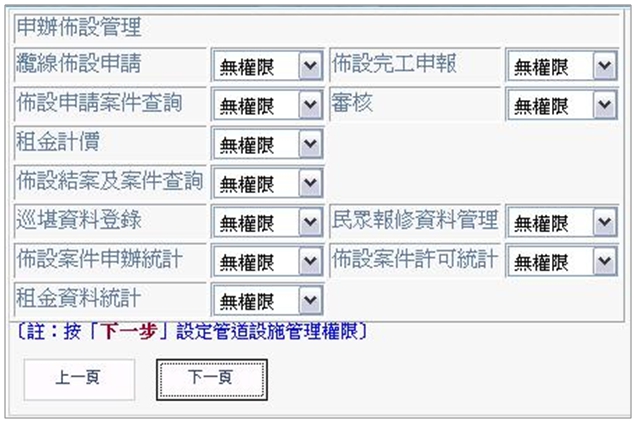

權限設定表單 人孔型式資料新增修改表單

(五)、巡查管理子系統。

模組名稱	功能說明
圖形查詢功能	提供簡易圖形介面可瀏覽查詢管道及設施位置
管道資料查詢	提供寬頻管道相關屬性資料之查詢功能。
佈設案件查詢	提供纜線佈設申辦案件相關資料之查詢功能。
資料更新功能	提供背景圖資及管道、人孔、手孔資料與圖元之更新及資料之上傳。
